新闻中心
当前位置:首页>>新闻中心

生产活性氧化铝球的过程

发布时间:2023-02-16 来源:本站 点击次数:451

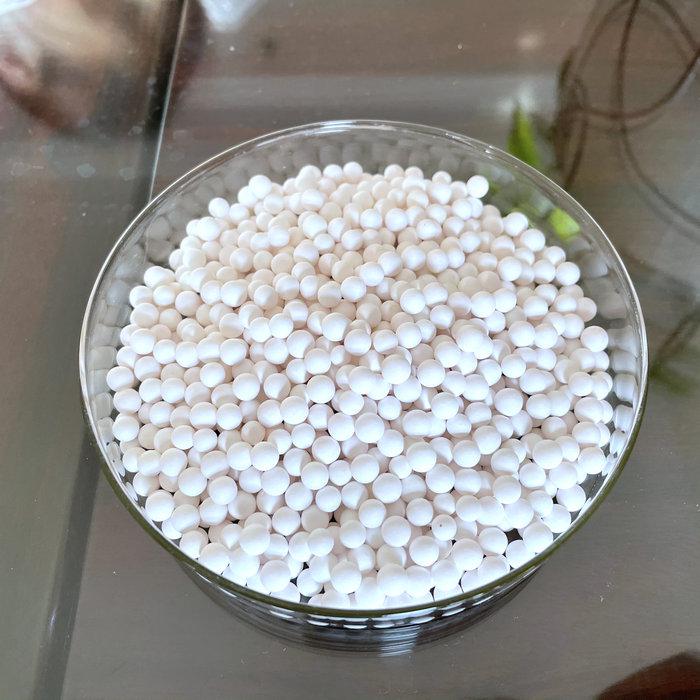

活性氧化铝球是由活性氧化铝经过特别处理后制成的产品。运用中无毒、无味、不粉化、吸水性强,不溶于水。其生产进程可分为以下进程:

       1、单调:材料中含有7%-8%的水分,经过将附着水分提高到150-200℃来蒸腾。

       2、损坏:单调后的材料进入机械研磨破碎,破碎粒度可根据出产需求进行调整。活性氧化铝球的粒度一般控制在325-500目。

       3、快速脱水:悬浮烘烤后快速脱水,快速冷却。材料在设备中停留时刻短,出产的粉末也被称为快速脱水粉末,晶体类型为氧化铝。快速脱水窑进口温度为800-900℃,窑出口温度为410-460℃。

       4、制球:这个进程是出产中的要害点。在制球进程中,可以控制活性氧化铝球的尺度、堆积密度、破碎强度、比表面积和孔容。制球办法选用圆盘制球,加入碳酸氢铵、碳酸钠等一定量的添加剂。

       5、活化焙烧:制球后进入活化进程,料球活化后用高温90-100℃蒸汽水化4-6小时。然后进入垂直窑烘烤,烘烤温度为400-450℃,烘烤时刻为40-45分钟。

       活性氧化铝球在出产中,须注意控制各出产阶段的温度,这对制品的质量和运用功能非常重要。



分享到:0

推荐新闻
